《钢筋除锈剂的使用规范》

《钢筋除锈剂的使用规范》

据郑州三超除锈技术有限公司多年钢筋除锈施工经验：钢筋除锈剂仅适用于轻度锈蚀的钢筋除锈，主要是6个月以内。1年左右或超过一年的建议不要使用钢筋除锈剂除锈，应选用其他钢筋除锈方法如：钢筋喷砂除锈、钢筋水刀除锈及钢筋激光除锈等（具体查询微信公众号：钢筋除锈）。

钢筋除锈剂目前还没有相关国家标准或行业标准，但有个不是标准的标准：那就是钢筋除锈剂中严禁含有盐酸、特别是含大量盐酸！含盐酸大量盐酸有刺鼻气味、黄色，能看出来或用鼻子闻出来（有的是白色，但在眼光下很快变为黄色）；含量少的使用钢筋能检验出来：把钢筋插入包装桶内10分钟能处理的很干净，用水冲洗下看会返锈吗，含盐酸的一般在水冲洗后很快就锈、锈蚀更重！或者是放入包装桶时间较长时钢筋有明显的腐蚀。

钢筋除锈剂的使用方法：1、原位钢筋喷涂除锈。2、原材钢筋浸泡除锈。3、大量螺纹钢喷涂除锈。

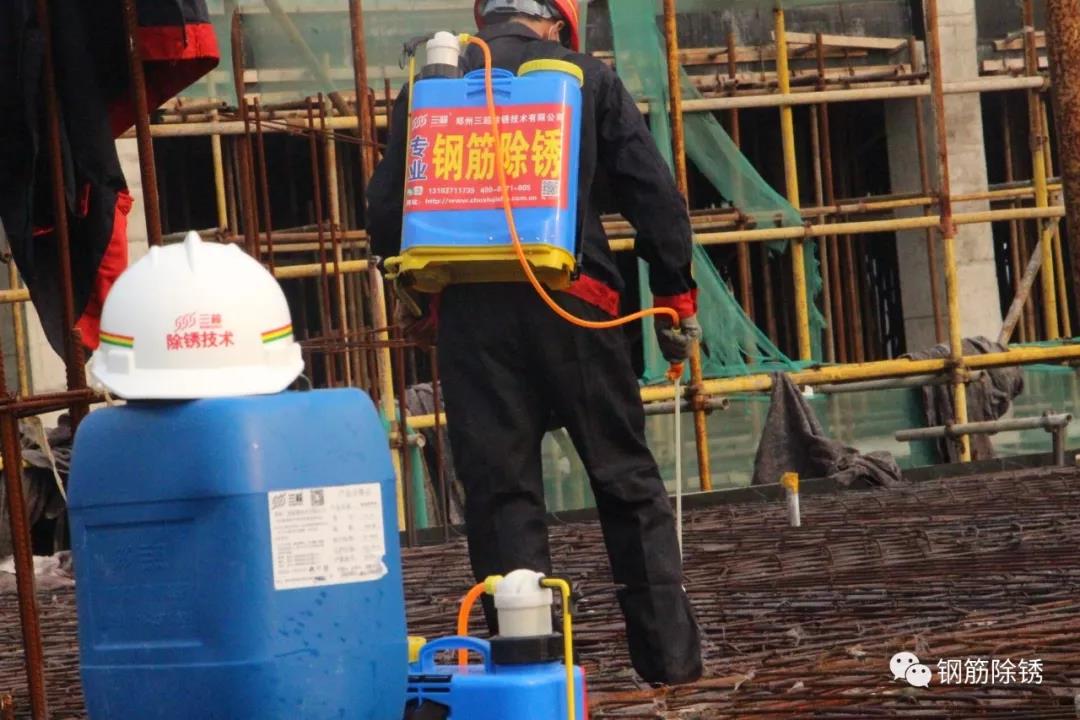

原位钢筋喷涂除锈：将钢筋除锈剂（原液使用、不兑水）装入喷雾器（打农药的那种）直接喷涂到锈蚀钢筋上，以润透钢筋锈渍为准。表干2—4小时，实干24小时，干透后露出钢筋原色。有效防锈3—6个月，保护钢筋不再出现浮锈、斑锈，杜绝钢筋锈蚀的维护，节省钢筋除锈补强的成本，工期短和费用低，安全、环保、快捷。（注意：钢筋表面锈蚀轻为浮锈时，直接喷涂钢筋除锈剂CX-04原液；钢筋表面锈蚀为重锈或掉渣时应先敲打或震动后再喷涂钢筋除锈剂CX-06原液）。

注意事项：1、喷涂钢筋后24小时干燥过程中请勿溅水，否则会有锌粉析出影响外观。

2、锈蚀严重的已绑扎好的钢筋如选用钢筋除锈剂除锈，需进行预处理后再喷涂钢筋除锈剂原液。预处理方式有泥工用水泥泵震动和超高压水枪冲洗（一般在150公斤的压力以上）。

原材钢筋浸泡除锈：可将钢筋除锈剂2比3适量兑水（最好是原液使用），把钢筋整捆泡入钢筋除锈剂CX-04中，待秀吉除锈后取出晾干即可。

注意事项：1、钢筋太脏需用水枪清洗后方可浸泡除锈。

2、浸泡除锈后期沉淀物较多时要每天早上清理后方可使用，以免钢筋表面有白色物质。

3、夏季温度高时要加适量水进行稀释，以免槽液浓度超标而沉淀析出。

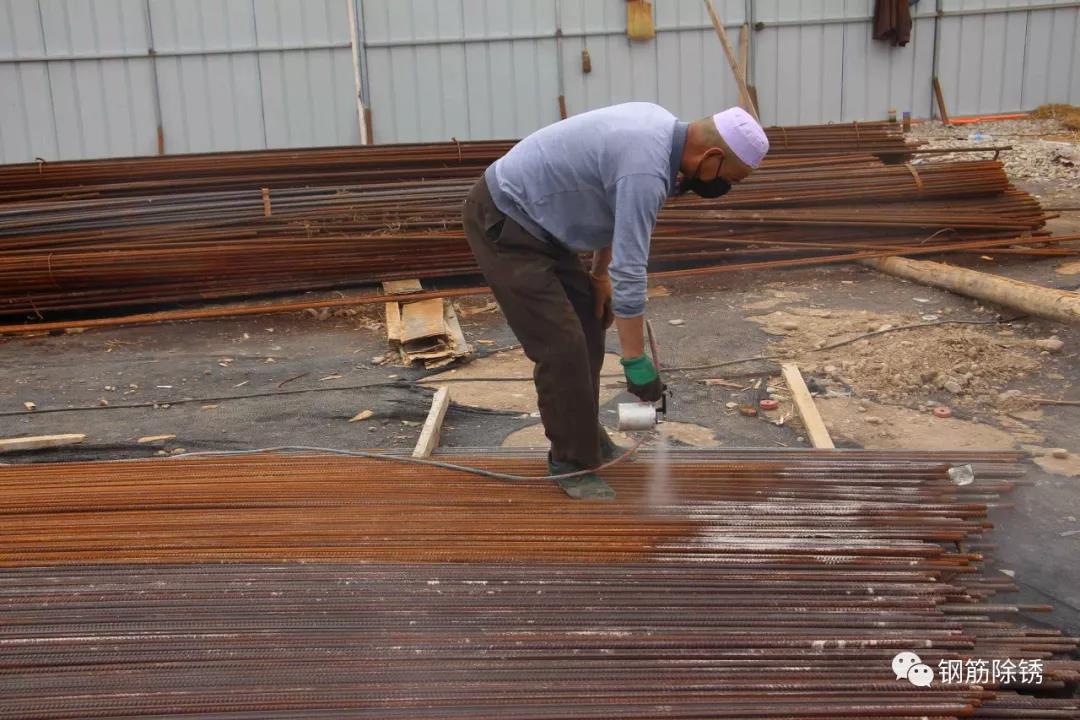

 大量螺纹钢喷涂除锈：把螺纹钢依次铺开，使用喷涂机把钢筋除锈剂（CX-04或CX-06）直接喷涂在螺纹钢表面；喷涂完后再翻面进行喷涂。

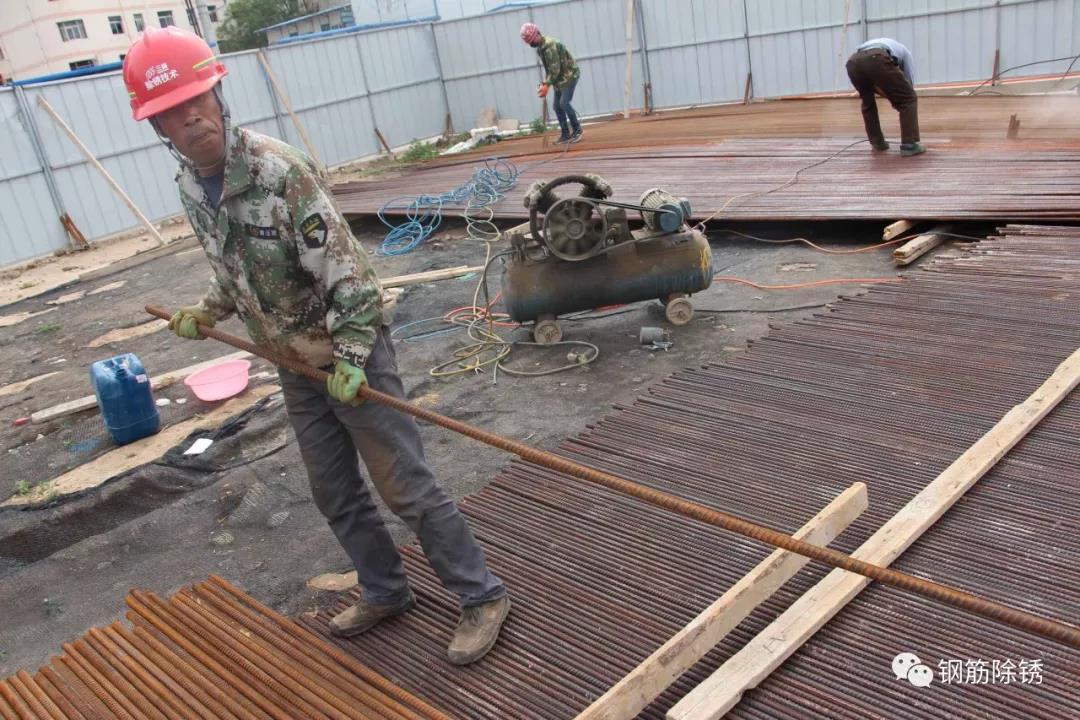

注意事项：1、摆钢筋时使用架子管垫块，以便一遍喷完后钢筋翻面。

2、喷涂完钢筋除锈剂后即可打捆，无需晾干即可使用。

该种钢筋除锈方法为郑州三超公司专利技术（具体在专利网站上查询：一种大量钢筋除锈方法），同行使用需征得郑州三超公司许可，否则存在专利侵权。

使用钢筋除锈剂除锈涉及很多方面：如钢筋除锈剂对钢筋的腐蚀性；钢筋除锈剂对混凝土性能的影响；钢筋除锈剂对钢筋混凝土握裹力的影响等。

2017年12月13日，住建部发布了《关于征求在民用建筑工程中推进建筑师负责制指导意见（征求意见稿）意见的函》（建市设函[2017]62号）。通知中的关键词为“推进建筑师负责制”，所以建筑师负责制必须要实行的。征求意见稿，意在前期尽量完善建筑师负责制度的可执行度。

郑州三超除锈技术有限公司一直以来主张钢筋除锈剂仅适用于锈蚀较轻的钢筋除锈，但不少项目施工方为节省不该节省的费用、在该采取物理方法除锈的地方却采取了化学方法（钢筋除锈剂）除锈，给工程质量造成不少的质量隐患。

钢筋除锈剂本来是为工地常备开发（郑州三超除锈技术有限公司）的，郑州三超力推建筑工地常备：轻微锈蚀时直接喷涂钢筋除锈剂、很快就焕然一新。

钢筋除锈剂使用规范：不含强酸特别是不能含盐酸；不腐蚀钢筋不影响钢筋力学性能；不伤害混凝土性能；不降低钢筋混凝土握裹力。实际应用中要有相应《检测报告》方可使用，切勿贪便宜找小厂家购买！因建筑师终生负责制已经开始了。

购买钢筋除锈剂首选要看生产厂家的规模（要进行实时视频验证）、要看相关《检测报告》（必须进行真实性验证）、最重要的要看钢筋除锈的实际效果（除锈后、打混泥土之前要用水冲洗），好的钢筋除锈剂防锈，杜绝或减缓钢筋在混泥土中的锈蚀。

郑州三超除锈技术有限公司建有十多支专业钢筋除锈队伍，配备大量钢筋除锈机、专用钢筋除锈剂（全国就近调派钢筋除锈施工队伍），专门承接工期紧、难度大、要求严的超大钢筋除锈工程。

郑州三超除锈技术公司拥有原创文章的版权，转载需注明出处，否则将侵犯本公司版权，将被会追究相关法律责任。
